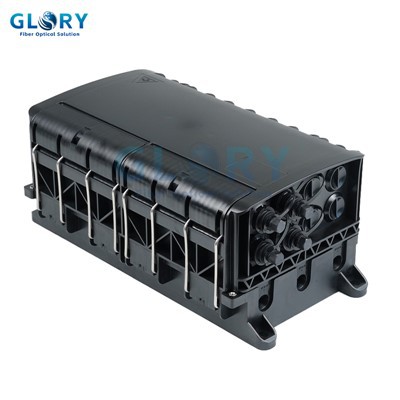

Куполът Joint Closure GL-8207-B се използва главно за свързване и защита на оптични влакна. Този вид кутия е подходяща за свързване на надземни, тръбни и вкопани прави и разклонителни. Тялото на кутията и основата са уплътнени с обръчи и гума. Корпусът на капака е направен от качествена инженерна пластмаса и с добра анти-ерозионна ефективност срещу киселинни и алкални соли, против стареене, както и гладък външен вид и надеждна механична структура. Механичната структура е надеждна и има характеристики на устойчивост на дива среда и интензивни климатични промени и сериозна работна среда. Тавите за снаждане (FOST) вътре в купола за затваряне на фуги могат да се въртят като брошури и имат подходящ радиус на кривина и място за навиване на оптични влакна, за да се гарантира, че радиусът на кривина за оптично навиване е 40 mm. Всеки оптичен кабел и влакно могат да се управляват индивидуално.
Спецификации
|
Модел № |
Купол за затваряне на фуги GL-8207-B |
|
Размери |
370(Д)×210(Ш)×124(В) мм |
|
Тегло (кг) |
3.0 - 4.0 |
|
Материал |
ПП+ПЗ |
|
Тип запечатване |
Механично уплътнение |
|
Степен на защита |
IP68 |
|
Адаптер |
8 бр Huawei закален адаптер |
|
Сплитерът е конфигуриран |
4*1:8 мини PLC |
|
Капацитет на снаждане на влакна |
96 |
|
Капацитет на тавата |
24 |
|
Брой тави |
4 |
|
Приложение |
Монтаж на стена/стълб/антена |
Функция за купола за затваряне на ставите
• Красив и компактен модел, удобен монтаж
• Високоякостен инженерен материал, водоустойчивият клас е IP68
• Нетоксичен за целия материал; Не{0}}корозивен за металния компонент
• Plug and play дизайн на портове за падащ кабел с предварително-съединени адаптери и
конектори. Може да се конфигурира дизайн за предотвратяване на загуби на капачки против-прах
• Удобна работа за оголване и закрепване на разпределителните кабели
• Подходящ за монтиране на стена-, монтиране на-стълб, монтиране на-антена и монтиране на пиедестал-
Спецификация на тавата за снаждане
|
|
Модел |
Капацитет на тавата |
Размер (mm) |
Сплитер |
Снаждания от единични влакна |
Снаждания на лентови влакна |
|
38# |
24F |
112 x 68 x 8 |
1:8 микро PLC |
да |
не |
КАБЕЛНА ВРЪЗКА в купола за затваряне на фугата
Стъпка 1 Оголете кабелната обвивка от разпределителния кабел; отстранете обвивката на поне 1,15 m.
Оголете разхлабената тръба, запазете около 40 мм дължина. Изрежете и запазете укрепващия елемент около 50 mm.
Стъпка 2 Използвайте отвертка, за да отворите 4 катарами, отворете капака.
Стъпка 3 Използвайте шестостенния ключ, за да развиете винтовете на средния-разпределителен порт. Извадете притискащия блок и уплътнителния пръстен с двойни отвори. Разрежете двете страни на уплътнителния пръстен. Прекарайте разпределителния кабел със среден-обхват в порта за кабел със среден-обхват. Монтирайте уплътнителния възел по ред върху разпределителния кабел.
Стъпка 4 Закрепете укрепващия елемент и разпределителния кабел.
Стъпка 5 Закрепете укрепващия елемент и разпределителния кабел.
Маршрут на влакна в купола за затваряне на фугата
Маршрутите на влакната са показани по-долу.
ИНСТАЛАЦИЯ на купол за затваряне на фуги
Стенен -монтиран: Пробийте 3 дупки на стената, размерът е показан по-долу. Забийте разширителните втулки отделно в отворите. Закрепете кутията към стената с 3 винта.
Монтиране на -стълб: Инсталирайте монтажните скоби в задната част на кутията. Прекарайте обръча на пръта в скобите. Закрепете кутията върху стълба.
Антенен монтаж
Монтаж на пиедестал
