Преглед на продукта
Компактна точка за прехвърляне на FTTH и абонат
GL-FTB-4F съчетава кабелен вход, снаждане на влакна, провисващо съхранение и представяне на адаптер в един корпус. Предназначен е за възли за достъп с малък-брой, където външен кабел трябва да бъде прехвърлен към окабеляване от страна на клиента, без да се използва по-голяма разпределителна кутия.
Конфигурация на Core Enclosure
GL-FTB-4F осигурява две позиции на адаптер SC или LC, капацитет за снаждане и съхранение на до четири влакна, вътрешна-тава за снаждане, кабелен вход за Ø3–13,5 mm кабел и монтаж на стена- или монтаж на стълб. Корпусът му IP65 поддържа вътрешни и външни FTTH крайни точки.
Какво трябва да бъде определено за поръчка
Форматът на адаптера, полирането UPC или APC, натоварването на сплитера, дължината на опашката, конструкцията на кабела, точното разпределение на щуцера, аксесоарите за монтаж, заключващото устройство, етикетите и опаковката трябва да бъдат потвърдени в одобрената BOM. Незадължителните полета не се третират като стандартно заредено съдържание.

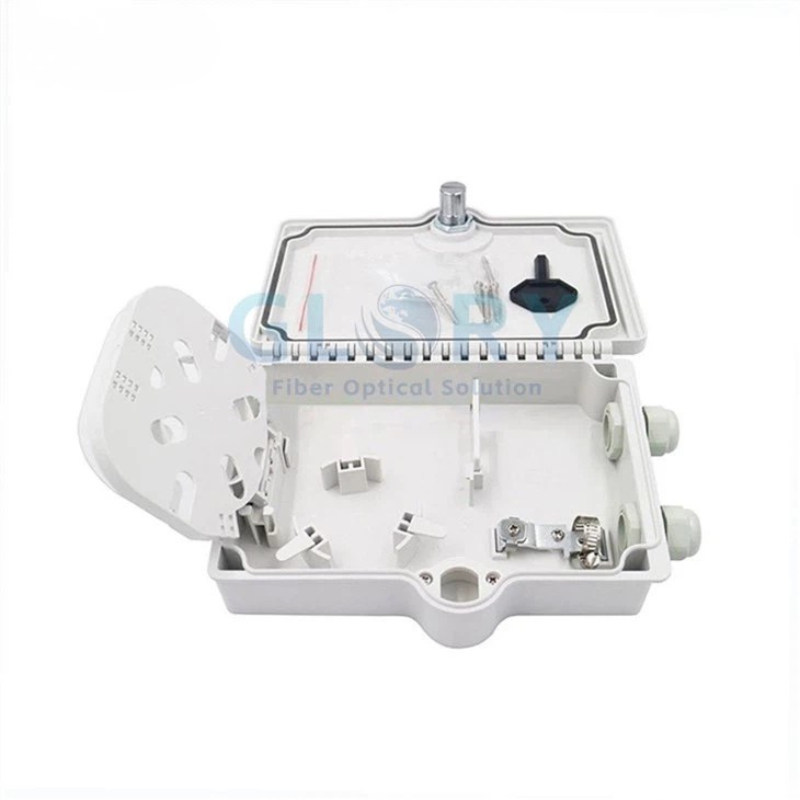

Отворен корпус с шарнирна тава за снаждане, уплътнен капак и зона-за управление на кабелите.

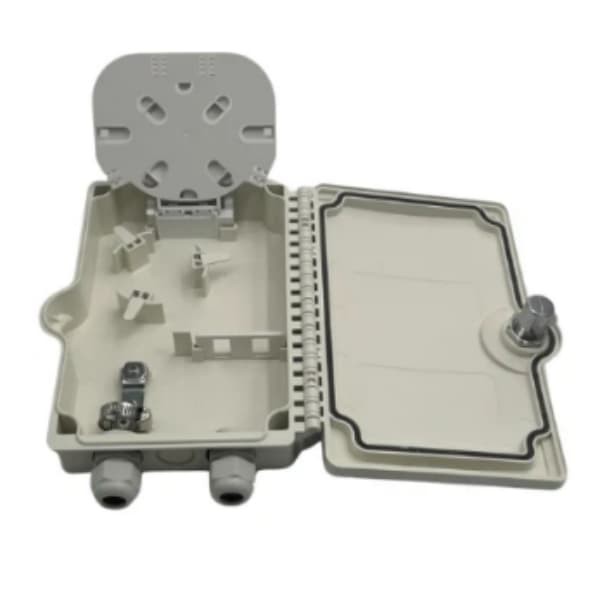

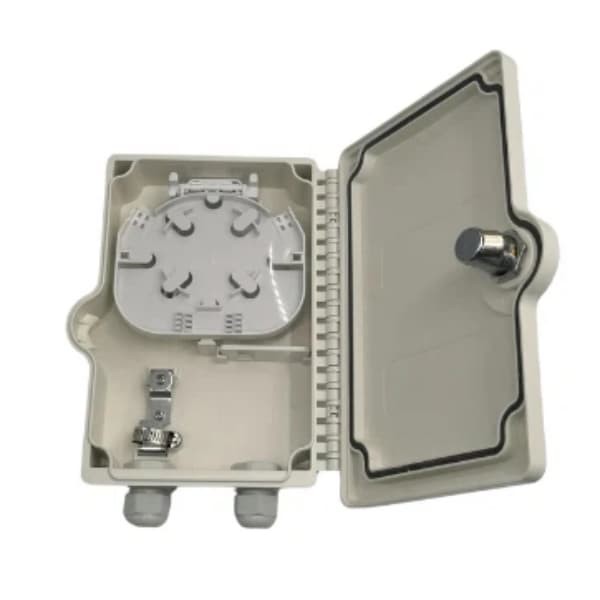

Вътрешен изглед на маршрутизиране, преди да бъдат заредени адаптери, пигтейли или опционален микро PLC сплитер.

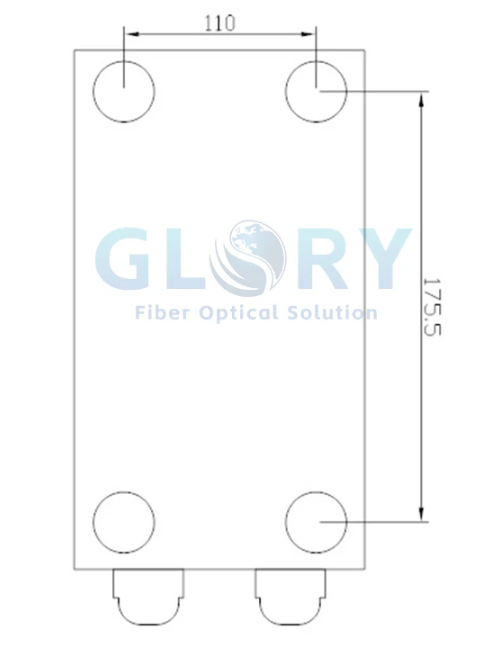

Разстояние между центровете-на монтажния отвор: 110 mm хоризонтално и 175,5 mm вертикално.
Капацитетът не е същото като броя на портовете
Кутията има две позиции на адаптера, но може да снажда и съхранява до четири влакна. LC дуплексните адаптери могат да представят повече конекторни канали от два SC симплексни адаптера, така че броят на конекторите, броят на активните-влакна и графикът за вътрешно снаждане трябва да бъдат посочени отделно в чертежа на проекта.
Точки за продажба на продукти
Технически предимства на GL-FTB-4F 2-портова оптична терминална кутия
Всяка точка по-долу свързва техническа характеристика с практически избор или решение за инсталиране.
Два представени порта, четири{0}}управление на влакна
Две позиции на адаптера приемат формати SC симплекс или LC дуплекс, докато тавата позволява снаждане и съхранение на до четири влакна. Разделянето на представените портове от капацитета на вътрешните влакна предотвратява недостатъчно определен план за снаждане и позволява на купувачите да съпоставят кутията с предаване на един- или два-абоната.
IP65 Вътрешен/Външен корпус
UV{0}}устойчивият инженерен-пластмасов корпус има рейтинг IP65 и работен диапазон от −40 градуса до +85 градуса. В сравнение с вътрешен стенен контакт, запечатаният корпус осигурява определена бариера срещу прах и водна-струя за външни стени или стълбове; IP65 не означава непрекъснато потапяне.
Диапазон на входа на кабела Ø3–13,5 mm
Входната гама за кабели Ø3–13,5 mm- обхваща външни кабели или вътрешни кабели. Това дава на проектните екипи един компактен корпус за няколко захранващи или падащи конструкции, при условие че всеки действителен външен диаметър на кабела, разпределението на уплътнението и уплътнителната част се проверяват преди пускането на BOM.
Контролирано вътрешно насочване на влакна
Шарнирна фуж{0}}тава за снаждане отделя защитата на снаждането и съхранението на влакна от долната зона за{1}}влизане на кабела. Страницата определя вътрешен радиус на огъване, по-голям от 30 mm, помагайки на монтажниците да насочват пигтейли и складирани влакна, без да налагат тесни завои; крайният маршрут трябва да следва одобрената карта на влакната.
Избор на интерфейс SC/LC и UPC/APC
Адаптерното поле поддържа SC симплекс или LC дуплекс, с UPC като полиране по подразбиране и наличен APC. Загубата при вмъкване, включително адаптера, е посочена на По-малка или равна на 0,2 dB, със загуба на връщане По-голяма или равна на 50 dB за UPC или По-голяма или равна на 60 dB за APC; обхватът и методът на изпитване трябва да бъдат потвърдени за поръчания монтаж.
Опционален сплитер и пред{0}}прекратяване
Корпусът може да бъде поръчан с 1×2 или 1×4 микро PLC сплитер, предварително -инсталирани конектори и специфични пигтейли. Фабричното зареждане преобразува отделни полеви компоненти в контролиран монтаж, но съотношението на разделителя, полирането на конектора, дължината на опашката, картата на портовете и оптичният отчет остават по-скоро специфични за поръчката, отколкото стандартни.
Семейство продукти и опции
Пътища за конфигуриране на GL-FTB-4F
GL-FTB-4F е модел с една кутия с няколко опции за зареждане. Тези опции трябва да бъдат избрани като взаимно съвместими полета на BOM, а не да се третират като една универсална конфигурация по подразбиране.
Сплайс-и-терминал за корекция
Използвайте корпуса с два избрани SC симплекс или LC дуплекс адаптера и необходимите пигтейли. Посочете полиране на UPC или APC, брой активни-влакна, дължина на опашката и график за снаждане-към-порта.
Micro PLC сплитер терминал
Добавете един 1×2 или 1×4 микро PLC сплитер, когато възелът трябва да раздели PON захранване. Потвърдете действителния пакет на сплитера, терминирането на входа/изхода, свързването, изискванията за дължина на вълната и най-лошата-загуба на порт в одобрения лист с данни на сплитер.
OEM зареден монтаж
Посочете предварително{0}}инсталирани съединители, пигтейли, опционален сплитер, идентификация на корпуса и изображение на опаковката. Контролирана проба или чертеж трябва да определят точно кои компоненти са фабрично монтирани и коя работа остава за монтаж на място.
Спецификации на продукта
Технически спецификации на 2-портова оптична терминална кутия
Таблиците по-долу организират корпуса GL-FTB-4F, капацитета, оптичния интерфейс и данните за конфигурацията за избор на проект. Специфичните за поръчката граници на оптични компоненти и условия за изпитване трябва да бъдат замразени в офертата, чертежа и спецификацията на материалите.
Общи технически спецификации
| Параметър | Спецификация | Тълкуване на обществени поръчки |
|---|---|---|
| Модел на продукта | GL-FTB-4F (NID) | Използвайте този модел върху чертежи, етикети и ревизии на BOM. |
| Семейство продукти | Външна/вътрешна кутия за завършване на влакна | Ниско{0}}брой FTTH терминиране и приложение за мрежов-интерфейс. |
| Брой портове на адаптера | 2 позиции | SC симплекс или LC дуплекс; не приравнявайте позициите с капацитета на влакната. |
| Капацитет на влакната | До 4 влакна | Капацитет за снаждане и вътрешно съхранение. |
| Размери | 208 × 153 × 52 мм (Д × Ш × В) | Потвърдете свободното пространство на корпуса и пространството-за огъване на кабела в точката на инсталиране. |
| Тегло | Приблизително . 0.5 кг, празен | Теглото на товара зависи от избраните адаптери, пигтейли и сплитер. |
| Материал на корпуса | UV{0}}устойчива инженерна пластмаса | Точният клас смола не е идентифициран на страницата. |
| Степен на защита | IP65 | Прахоустойчив-и устойчив на водни струи; не е потопяем клас. |
| Работна температура | −40 градуса до +85 градуса | Работен диапазон за корпуса. |
| Температура на съхранение | −40 градуса до +85 градуса | Обхват за съхранение на корпуса. |
| Метод на монтаж | Монтаж на стена или стълб | Потвърдете необходимата скоба, крепежни елементи и ориентацията на обекта. |
| Минимален вътрешен радиус на огъване | >30 мм | Приложете към плана за маршрутизиране на тавата и запаметения{0}}път на влакна. |
| Заключване | Предоставяне на механична брава или катинар | Потвърдете необходимото споразумение за-контрол на достъпа. |
| Клас на пламък | UL94 V-0 по избор | Изискване по избор; потвърждават веществени доказателства за поръчаното жилище. |
| Справка за изпитване на удар | IEC 60068-2-27 | Тестването на проекта може да бъде специфицирано според договорените условия и обхвата на доклада. |
| Справка за изпитване на вибрации | IEC 60068-2-6 | Тестването на проекта може да бъде специфицирано според договорените условия и обхвата на доклада. |
Таблица с модел и капацитет
| Модел | Капацитет на влакна | Позиции на адаптера | Формат на адаптера | Сплитер пространство | Размери |
|---|---|---|---|---|---|
| GL-FTB-4F (NID) | До 4 влакна за снаждане и съхранение | 2 | SC симплекс или LC дуплекс | По избор 1×2 или 1×4 микро PLC | 208 × 153 × 52 мм |
Спецификации на оптичния интерфейс
| Параметър | Спецификация | Граница за потвърждение |
|---|---|---|
| Интерфейс на конектора | SC симплекс или LC дуплекс адаптери | Адаптерът и свързващият съединител трябва да използват поръчания формат. |
| Полски тип | UPC по подразбиране; APC по избор | Поддържайте лака постоянен през адаптера, свинската опашка и свързващия кабел. |
| Вмъкната загуба | По-малко или равно на 0,2 dB, включително адаптер | Потвърдете дали ограничението се прилага за свързана двойка или за целия зареден път, след което посочете референтния тест в поръчката. |
| Възвратна загуба | UPC По-голямо или равно на 50 dB; APC По-голямо или равно на 60 dB | Приложете към съответния поръчан лак и определете тествания компонент/път. |
Оптичните стойности изискват дефинирана тестова граница
Самият корпус е пасивен механичен хардуер. Ограниченията на-загубите при вмъкване и-загубите при връщане се отнасят до монтирания съединителен път, така че спецификацията за закупуване трябва да определи дали ограничението за по-малко от или равно на 0,2 dB се прилага за една свързана адаптерна двойка или за целия предварително-сглобен комплект. Добавете договорената референтна равнина, дължина на вълната и формат на отчет към поръчката.
Таблица за конфигурация на сплитер
| Конфигурация | Вход | Изходи | Наличност | Полета за поръчка за потвърждение |
|---|---|---|---|---|
| 1×2 микро PLC сплитер | 1 | 2 | Опционална конфигурация на корпуса | Размери на опаковката, тип влакно, свързване, полиране, дължина на вълната, ограничения на загубите и карта на портовете. |
| 1×4 микро PLC сплитер | 1 | 4 | Опционална конфигурация на корпуса | Размери на опаковката, тип влакно, свързване, полиране, дължина на вълната, ограничения на загубите и карта на портовете. |
Загубата при вмъкване на сплитер, равномерността, PDL, насочеността, работната дължина на вълната и номерът на частта зависят от избрания PLC компонент и трябва да бъдат дефинирани в спецификацията на сплитер-специфични за поръчката.
Съвместимост на кабела и конектора
| Елемент | Съвместимост | Предварителна-проверка на поръчката |
|---|---|---|
| Тип кабел | Външен кабел или вътрешен кабел | Потвърдете конструкцията, кожуха, силовия елемент и околната среда на маршрута. |
| Външен диаметър на кабела | Ø3–13,5 mm | Свържете всеки OD на кабела с действителното уплътнение или пробив в одобрената карта за въвеждане. |
| Интерфейс на адаптера | SC симплекс или LC дуплекс | Количество, цвят, тип ръкав и свързващ съединител на адаптера. |
| полски | UPC по подразбиране; APC по избор | Посочете един съвместим лак за адаптери, пигтейли и свързващи кабели. |
| Пигтейли | Налична фабрична пред{0}}инсталация | Посочете типа влакно, диаметъра на кожуха, дължината, последователността на цветовете, границите на конектора и оптичния тест. |
| Уплътнителна структура | Показани и описани на страницата кабелни щуцери/удари | Потвърдете броя на влизанията, обхвата на OD и неизползваното-затваряне на порт спрямо окончателния чертеж. |
Избор на мрежов-възел
Приложения за терминална кутия с 2 порта за FTTH и мрежи за достъп
Използвайте GL-FTB-4F, където необходимият брой портове, графикът на снаждане, кабелният вход и оценката за околната среда отговарят на тази конкретна кутия.

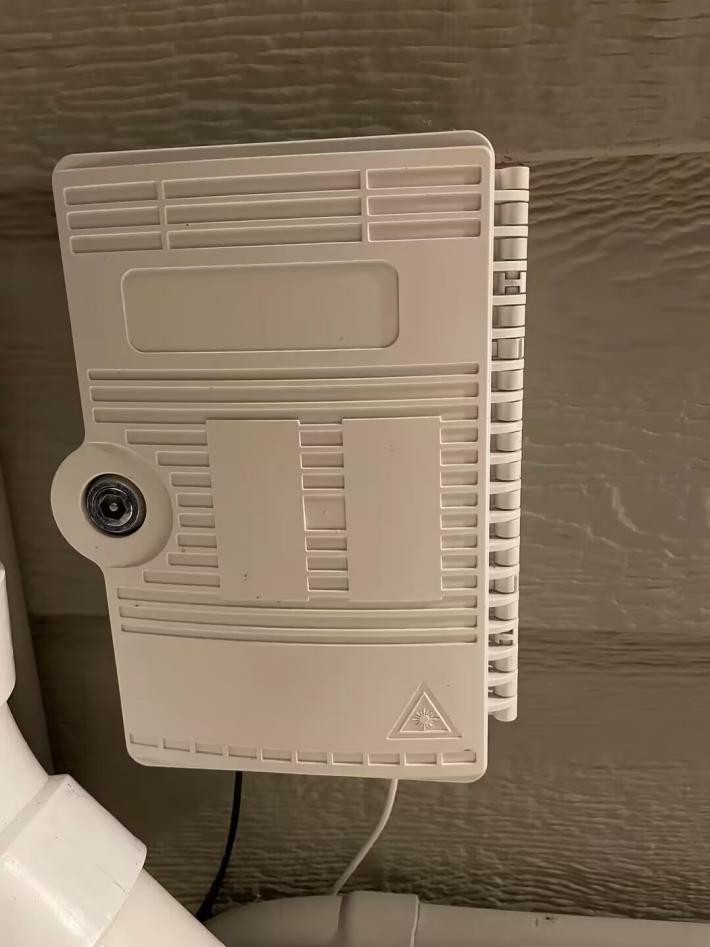

Външно предаване на FTTH абонати
Вътрешният стенен контакт не осигурява дефинирана външна прахо- и водо-бариера, докато голяма разпределителна кутия добавя неизползван капацитет при едно-домашно предаване. GL-FTB-4F използва корпус IP65, две позиции на адаптера и четири-капацитет за снаждане/съхранение на влакна на външна стена или стълб между кабела на доставчика и падането на абоната. Приема кабел Ø3–13,5 mm и SC симплекс или LC дуплекс интерфейси. Преди закупуване проверете външния диаметър на кабела, UPC/APC полирането, броя на активните влакна, монтажния хардуер, разпределението на щуцера и дали адаптерите и пигтейлите пристигат фабрично монтирани.
Малък офис или търговска точка за достъп
Оставянето на сплайсове и пач връзки в отделни незащитени приспособления усложнява етикетирането и изолирането на грешки в демаркационна точка на малък бизнес. Този компактен NID поставя таблата за снаждане, съхраненото влакно и две представени позиции на адаптера в една заключваща се кутия, инсталирана на вътрешна или външна стена или на стълб близо до сервизния вход. SC simplex поддържа конвенционален представен интерфейс, докато LC duplex може да увеличи плътността на конекторите в рамките на изброените позиции. Поръчката трябва да определи броя на веригите, конектора/полирането, графика на пигтейла, OD на кабела, етикетите на портовете и оптичната граница на приемане.
Терминиране на влакна на ниво -ниво на MDU
Използването на терминал с два-порта като основна точка на разпространение за MDU с висока-плътност би ограничило разширяването и би объркало капацитета на порта с броя на абонатите. GL-FTB-4F е по-добре позициониран на етаж, клон на щранг или отделно предаване на модул, където не са необходими повече от две позиции на адаптера и четири управлявани влакна. Кутията може да прехвърли одобрен Ø3–13,5 mm щранг или падащ кабел към SC или LC връзки. Купувачите трябва да проверят{10}}изискванията за пожароустойчивост за маршрута на сградата, местоположението на монтажа, картата на влакната, достъпа до ключалката и дали е необходима разпределителна кутия с по-голям капацитет нагоре по веригата.
GPON или XGS-PON Split-и-Terminate Node
Голият сплитер, оставен до отделни адаптери, създава недефиниран маршрут на влакна и прави доставената BOM трудна за повторение. GL-FTB-4F може да разполага с опционален 1×2 или 1×4 микро PLC сплитер с конектор и зареждане на пигтейл, образувайки компактна разделителна-и-крайна точка на стенен- или стълб-възел за достъп. Той може да свърже входящото PON влакно към необходимите SC или LC изходи, но корпусът не определя оптичния бюджет. Потвърдете пакета на сплитера, съотношението, дължината на вълната, действителната загуба на най-лошия порт, полирането на конектора, изходната карта и протокола от теста преди одобрение.
Конфигурация за поръчка
Полета за RFQ за персонализирана 2-портова оптична терминална кутия
Изпратете тези полета заедно, така че офертата да описва един възпроизводим модул GL-FTB-4F, а не само име на корпус.
| Поле за поръчка | Опция или диапазон | Изисква се информация от купувача |
|---|---|---|
| Модел | GL-FTB-4F (NID) | Име на модела и ревизия на чертежа/BOM. |
| Зареждане на корпуса | Корпус с-избрана вътрешна конфигурация на проекта | Без товар или фабрично зареден-; избройте всеки доставен компонент. |
| Адаптерни портове | 2 позиции | SC симплекс или LC дуплекс; изискване за количество и ръкав. |
| Полиране на съединителя | UPC по подразбиране; APC по избор | Необходим конектор за полиране и свързване на всеки порт. |
| График на фибрите | До 4 влакна | Брой фидерни/капкови влакна, цветна карта, карта на снаждане и активен/резервен статус. |
| PLC сплитер | По избор 1×2 или 1×4 микро тип | Съотношение, пакет, тип влакно, входно/изходно завършване и оптични граници. |
| Пигтейли | Налична фабрична пред{0}}инсталация | Тип влакно, съединител, полиране, дължина, диаметър на кожуха, цветове и тестови стойности. |
| Вход за кабел | Диапазон на кабела Ø3–13,5 mm | Всеки тип кабел, конструкция, действителен OD, входна позиция и изискване за запечатване. |
| Монтаж | Стена или стълб | Място на монтаж, изискване за скоба/закопчалка, ориентация и работно разстояние. |
| Контрол на достъпа | Предоставяне на механична брава или катинар | Изисква се устройство за заключване и ключ/отговорност за достъп. |
| Идентификация | Предлага се печат на лого/модел | Одобрена илюстрация, етикет на кутията, номериране на портове, етикети за кабели и формат на партиден-код. |
| Опаковка | Предлага се печат на клиента | Неутрално или OEM картонено изображение, етикет на единица, пакет аксесоари и полета за-списък с опаковки. |
| Документи и тестове | Проект-дефиниран | Одобрен чертеж, BOM, оптичен доклад, проверки на размерите/сглобяването и поискани материални доказателства. |
Препоръчителна линия за RFQ
GL-FTB-4F вътрешна/външна 2-портова оптична терминална кутия, IP65, 208 × 153 × 52 mm, монтиране на стена/стълб [избор], две [SC симплекс / LC дуплекс] позиции на адаптера, [UPC / APC], [незареден / адаптери и пигтейли / 1×2 микро PLC / 1×4 микро PLC], кабел [тип и OD], входна карта [ревизия], карта на влакна/портове [ревизия], ключалка [тип], аксесоари за монтаж [списък], етикети [художествено произведение], оптична тестова граница и доклад [дефиниране], опаковка [дефиниране].
OEM и конфигурация на проекта
Контролирайте заредения терминал чрез една одобрена BOM
Glory Optical изброява предварително-инсталирани конектори, пигтейли, микро PLC сплитери, идентификация на корпуса и печат на опаковката за този модел. Конфигурацията на проекта трябва да премине през чертеж и потвърждение на пробата преди повторно производство.
Чертеж и порт{0}}преглед на картата
Потвърдете размерите на кутията, модела на монтаж, разпределението на входа, позициите на адаптерите, маршрута на тавата, местоположението на сплитера и етикетите на портовете в една ревизия на чертежа.
Зареден оптичен монтаж
Дефинирайте адаптери, пигтейли и опционален PLC сплитер по описание на частта, тип влакно, полиране на конектора, дължина, цветова последователност и запис за оптично приемане.
Идентификация и опаковане
Одобрете отпечатъка на корпуса, етикета на модела, номерирането на портовете, илюстрациите на кашона, списъка с аксесоари и формата на опаковъчния -списък, така че повторните пратки да използват една и съща система за идентификация.
Предложена последователност на пускане на проекта
Данни за приложението → чертеж на конфигурация → спецификация на проекта → потвърждение на проба → оптични и монтажни проверки → одобрение на етикет/опаковка → партидно производство.
История на компанията
Защо Glory Optical за доставка на проекта GL-FTB-4F
Glory Optical Communication е базиран в Нингбо -производител на инфраструктура за пасивни оптични влакна, основан през 2008 г. Официалният профил на компанията изброява производствена база от 20 000 m², повече от 300 пасивни оптични продукта, обслужване в повече от 50 държави и поддръжка на OEM/ODM проекти.
Корпус и монтаж на терминала
За кутиите с влакна профилът на компанията идентифицира възможности за матрица и CNC, сглобяване на корпуса, зареждане на адаптер и опашка, сглобяване на-тава за снаждане и контрол на-карта на портове. Тези възможности са пряко приложими, когато GL-FTB-4F се промени от ненатоварена кутия към терминал, специфичен за проекта.
Тестване и производствен контрол
Продуктите с конектор могат да бъдат проверени за загуба при вмъкване, загуба при връщане и състояние на крайната повърхност, където е приложимо. Производственият работен процес включва също така проверка на входящия-материал, проверки на размерите, преглед на сглобяването, потвърждение на-конфигурацията на порта и проверка на опаковката.
OEM/ODM конфигурация
Поддръжката на OEM/ODM може да включва структура на корпуса, оформление на порта, кабелен вход, цвят, лого, етикети, опаковка, конфигурация на адаптера, дължина на кабела, интегриране на сплитер и оформление на-тавата за снаждане. За конкретна поръчка се прилагат само полетата, потвърдени в одобрения чертеж и BOM.
Проба и повторение-Контрол на поръчката
Практичен път на доставка е да се одобри чертеж или проба, да се запише списъкът с оптични компоненти и обхватът на теста, след което да се заключат етикетите и опаковката в спецификацията на проекта. Това дава на поръчката повторяема референция за по-късни партиди.
Научете повече за производствения процес на Glory Optical и възможностите на компанията наСтраница За нас. Одобреният GL-FTB-4F чертеж и BOM остават контролните документи за всяка поръчка.
Изградете спецификация на GL-FTB-4F, която може да се поръчва
Посочете 2-портовата кутия за завършване на оптични влакна около вашия действителен път на влакна
Изпратете типа и външния диаметър на кабела, мястото на монтаж, формата на адаптера, UPC/APC полировката, картата на активните-влакна и снаждането, опционалния сплитер, графика на опаковките, ключалката, етикетите, обхвата на теста и изискванията за опаковане. Glory Optical може да прегледа тези полета спрямо конфигурацията на GL-FTB-4F преди оферта.
