Въведение
Повечето ръководства по оптични влакна се четат като стерилен учебник. Те изброяват части, разхвърлят стандарти и го правят да изглежда като перфектен свят, включи-и-играй. След като прекарах години до колене-в изграждане на центрове за данни и ремонти на място, мога да ви кажа, че е всичко друго. Разликата между-здравата мрежа и кошмара за отстраняване на неизправности често се свежда до скромните, понякога объркващи части, които свързват всичко заедно: компонентите за свързване.
Забравете перфектната теория; ето реалния-свят, често-убеден преглед на избора им.
1. TheОптичен адаптер: Подложката за кацане на вашия конектор
Мислете за адаптера като за прецизен контакт. Единствената му задача е да държи две съединителни накрайници в перфектно подравняване-без прах. Изглежда просто, но много евтини-излизат и плащат по-късно.
Имате обичайните си типове: буци, фиксиращи SC; малкият, вездесъщ LC; здравият FC с резба. Правилото е глупаво просто:съответстват на конектора. LC щепсел влиза в LC адаптер. Опитът да наложите нещо друго е чудесен начин да съсипете конектор за $500. Истинският избор идва от вътрешния материал на ръкава. За 99% от приложенията на закрито циркониевите керамични втулки са златният стандарт-те предлагат постоянно ниски загуби.
Въпреки това, за военни или екстремни външни приложения, подложени на бурни температурни колебания, ще видите спецификации, изискващи метални втулки от фосфорен бронз, тъй като те се справят по-добре с топлинното разширение, макар и с леко, често приемливо, наказание за загуба. Моето лично мнение? Залепете с керамика за центрове за данни и корпоративна работа. И от любов към чистите сигнали,винаги използвайте адаптери с вградени-прахови щори.Виждал съм повече проблеми от замърсяване в отворен порт, отколкото от почти всяка друга причина.
2. TheОптични конектори: Краят на бизнеса
Това е щепселът. Това е интерфейсът към вашия свят. Пейзажът е смесица от наследство и модерно.
SC:Работният кон. Тъп, надежден и малко обемист. Все още крал в много централни офиси на телекомуникационните компании и FTTx терминали.
LC:Действащият шампион. Неговият малък форм фактор спечели войната в центъра за данни. Когато опаковате 48 порта в 1U панел, LC е единственият ви разумен избор.
FC & ST:Старата гвардия. Ще намерите FC на много тестово оборудване (като вашия OTDR), защото съединителят с резба е сигурен. ST се задържа в някои по-стари гръбнаци на кампуса. Моят съвет? Не уточнявайте нови инсталации с тях, освен ако не сте принудени от съществуващото оборудване.
MTP/MPO:Бъдещето (и настоящето) за скоростта. Този много{1}}влакнен конектор е това, което прави възможни 40G, 100G и 400G. Сложен е, като полярността е постоянен източник на главоболия, но не-подлежи на обсъждане за архитектури с висока-гръбначна част-лист.
Сега, наНай-голямата наземна мина: UPC срещу APC.Синият (UPC) и зеленият (APC) краища саНЕ са взаимозаменяеми.UPC има плосък лак; APC има 8-градусов ъгъл на полиране. Смесването им причинява катастрофални загуби. Правилото е ясно: Използвайте APCсамо където загубата на връщане (обратно-отражение) е критична. Това е почти изключително в RF видео наслагване (CATV) и системи за пасивна оптична мрежа (PON), като вашето оптично влакно-към--дома. За всяко друго приложение за данни-Ethernet, Fibre Channel, SONET-UPC е стандартен и правилен. Загубих броя на случаите, когато съм виждал зелени APC конектори, подредени погрешно за стандартна връзка за данни, причинявайки объркване и забавяния.
3. TheФибърен пач кабел: Кабелът Workhorse
Това е готовият кабел, който включвате между превключвателя и панела. Купуването им изглежда лесно, но детайлите са от значение.
Първо,краища на съединителя.Познайте екипировката си. Суич Arista с LC портове се нуждае от LC-LC дуплексни кабели. Изглежда очевидно, но ще се изненадате.Тип влакна е от решаващо значение: жълто яке за единичен-режим (дълги разстояния, висока скорост), aqua за OM4/OM5 много-режим (къс-обхват, рентабилни-рентабилни връзки към центъра за данни). Материалът на якето също има значение. В пленумните пространства виетрябва използвайте кабели с рейтинг LSZH (Low Smoke Zero Halogen), за да отговарят на кодовете за пожарна безопасност като NEC в САЩ. Степен -оценка (CMR) е за вертикални канали между етажите.
Моята силна препоръка:Инвестирайте в-нечувствително влакно(ITU-T G.657.A2 съвместим) за кабели за свързване. Леката надбавка към разходите си заслужава. Позволява ви да насочвате кабелите плътно около ъглите, без да се притеснявате за затихването на "макробенд", което е спасение в тесни шкафове. За критични връзки с голям-обхват DWDM или 400G, посочетеУлтра ниски загуби (ULL)пач кабели. Те използват висококачествени накрайници и полиране, за да постигнат загуби под 0,15 dB, което ви дава ценен допълнителен бюджет за връзка.
4. TheFiber Optic Pigtail: Точката на синтез
Пигтейлът е хибрид: конектор от единия край, голо влакно от другия. Това е постоянният мост между основния кабел (снаден до оголения край) и пач панела (където се включва конекторът).
Тук практиката се разминава с теорията. Въпреки че съществуват-съединители за инсталиране на място,нищо не може да се сравни с фабрично-полирана косичка, която е снадена чрез синтез.Консистенцията и ниските загуби (обикновено по-малко от или равни на 0,2 dB) от фабрично полиране, както е документирано в стандарти като TIA-455-234, далеч надхвърлят това, което е постижимо в полеви условия при по-малко от идеалните условия. Виждал съм прекъсвания на полето да пълзят до 0,5-0,75 dB. В дълга каскада това води до провал.
Изберете единичен-режим (OS2) или много-режим (OM4), за да съответства на вашата кабелна инсталация. 900µm плътно-буферирано влакно на щифта е здраво за снаждане. Оставете ащедра сервизна верига-поне 1,5 метра-в тавата за снаждане. Инженерите, които го съкращават, за да „спестят място“, създават кошмари за бъдещи ремонти.
5. TheМонтаж на панел и адаптер: Нервната система

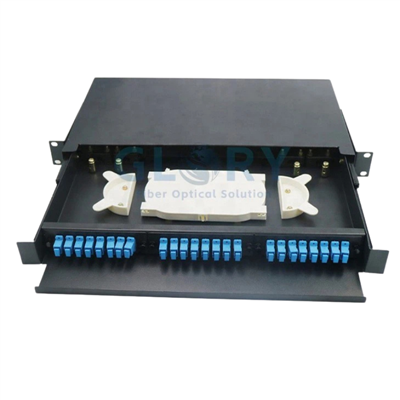

Това е домът за всичко по-горе. Пач панелите и загражденията организират хаоса. Изборът тук е свързан с плътност, достъпност и управление.
LC панелите с висока-плътност (като 48 порта в 1U) са стандартни. За MTP системи вие разглеждате модулни панели, които приемат MTP адаптерни блокове. Ключът е да планирате растеж иуправляемост. Панел, който е пълен на 100% в първия ден, е кошмар за отстраняване на неизправности. Използвайте празни модули и планирайте 20-30% резервни портове. Освен това помислетедостъпност отпред срещу отзад.Можете ли лесно да проследите и замените повреден адаптер отпред или трябва да демонтирате целия панел?
Събиране на всичко заедно: Работен процес-в реален свят
И така, как всъщност определяте това за проект? Ето моя процес извън-учебник:
Започнете с Изискванията.Какво е приложението? Дали това е гръбнак на 400G център за данни (SMF, MTP), гръбнак на кампус (MMF, LC) или FTTx мрежа (SMF, SC/APC)? Скоростта/разстоянието диктува влакното. Приложението диктува конектора/полирането.
Одит на съществуващата среда.Какво вече има? Не винаги строите на зелено. Съвместимостта със съществуващите панели и оборудване е от първостепенно значение, за да се избегне цяла гора от хибридни пач кабели.
Дайте приоритет на точките на болка.Плътност ли е? (Отидете LC или MTP). Сурова среда ли е? (Устойчиви на спецификации, съединители с рейтинг IP67- и запечатани кутии съгласно IEC 60529). Поддържа ли го бъдещето? (Разгърнете MTP канали, дори ако първоначално са използвани за 10G, за лесно надграждане до 40/100G).
Изберете качество и последователност. Купувайте от реномирани производители, чиито компоненти са тествани за съответствие със стандарти като IEC 61753-1. Смесването и съпоставянето на неизвестни марки е риск за загуба и надеждност. Панел, пълен с последователно полирани, чисти конектори, е нещо красиво.
Никога, никога не забравяйте почистването и проверката. Най-скъпият,-съвместим със стандартите компонент е безполезен, ако краят на накрайника е замърсен. Всяка процедура по инсталиране и поддръжка трябва да започва и завършва с подходяща проверка (съгласно IEC 61300-3-35) и почистване. Това не е предложение; това е правило номер едно.
В крайна сметка изборът на компоненти от влакна не означава запаметяване на каталог. Става дума за разбиране на-компромисите между плътност, производителност, цена и оперативна реалност. Става дума за това да знаете, че зеленият конектор е за конкретна цел, че фабричното прекратяване е по-добро от работата на място за надеждност и че чистият конектор е щастлив конектор. Избягвайте теоретичното съвършенство; стремете се към здрави, управляеми и разумни. Вашето бъдещо аз, проследявайки връзка в 2 сутринта, ще ви благодари.
