Въведение вОптични пиедестали
Оптичните пиедестали са важни точки за достъп в съвременните оптични мрежи. Тези-монтирани на земята кутии защитават снаждането на влакна и връзките за системите Fiber to the Home. Те седят над земята, така че техниците да могат лесно да ги достигнат. Това е различно от подземните трезори, които са по-трудни за достъп.
Индустрията преминава от мед към оптични влакна. Тази промяна прави пиедесталите много важни. Оптичните сигнали преминават на дълги разстояния, без да губят сила. Оптичните влакна също така се съпротивляват на електромагнитни смущения по-добре от медните.
Доклад за 2025 г. от Fiber Broadband Association показва интересни числа. В доклада се казва, че внедряването на оптични влакна е достигнало рекордно ниво през 2025 г. Операторите са добавили 11,8 милиона нови влакна-към--домашен проход през годината. Общите FTTH преминавания в САЩ достигнаха 98,3 милиона, като се броят домове с множество преминавания. Влакната вече преминават през повече от 60% от домакинствата в САЩ.
Същият доклад потвърждава, че 78% от новите внедрявания на FTTH използват пиедестали за подземни мрежи. Този избор спестява пари в сравнение с въздушните решения. Пиедесталите осигуряват лесен достъп на техниците, като същевременно поддържат оборудването сигурно. Заключващите се капаци и-уплътненията, очевидни за отваряне, отговарят на индустриалните стандарти като Telcordia GR-3120 .
Работил съм с тези пиедестали от години. Според моя опит те са невъзпятите герои на оптичните мрежи. Те не получават много внимание, но без тях нашите интернет връзки биха се провалили много по-често.
Тази статия ще обясни техническите подробности от водещите производители. Това ще помогне на телекомуникационните инженери и мрежовите плановици да вземат добри решения относно внедряването.
Основни компоненти и технически спецификации
Добрите пиедестали използват специфични материали и дизайн. Корпусът обикновено има галванизирани стоманени рамки с UV-стабилизирани ASA полимерни капаци. Това предотвратява пожълтяване и напукване след години на слънчева светлина. Тестването по ASTM D4329 доказва тази издръжливост.
Тавите за снаждане организират влакната, като същевременно предпазват от резки завои. CommScope прави модулни тави, които обработват 144 влакна със защита от 25 мм радиус на огъване. Цветно-кодираните канали предотвратяват микро-огъвания, които причиняват загуба на сигнал.
Точките за въвеждане на кабела имат запечатани портове с неопренови втулки. Някои пиедестали използват портове с диаметър 1,5 инча с оценка IP68 за потапяне. Това означава, че остават сухи под вода на дълбочина 1 метър в продължение на 30 дни.
Заземяването изисква медна връзка 6 AWG към заземителен прът. Националният електрически кодекс член 800.100 изисква това за мълниезащита. CommScope определя импеданс от 25 ома за ефективно разсейване на пренапрежението.

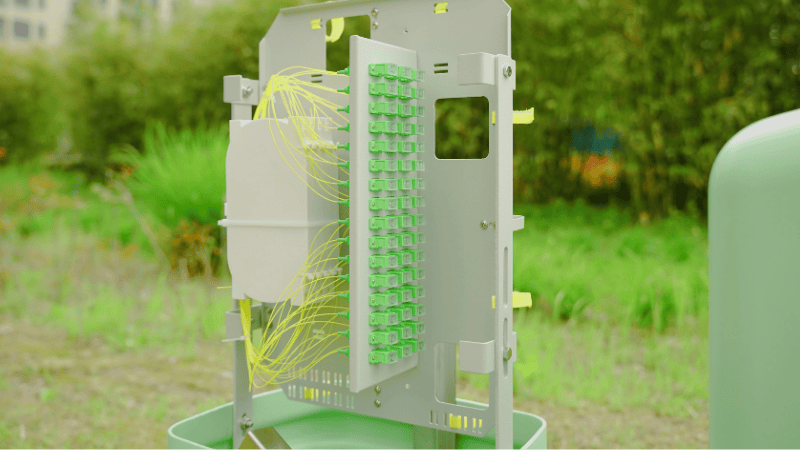

Вътрешното пространство има значение. Минимален обем от 3,5 кубически фута побира 144 влакна плюс 20% допълнително пространство за бъдещо разширяване. Терминационните панели използват въртящи се-навън дизайни с рамена за управление на кабела. Полевите проучвания на PEM показват, че това намалява времето за инсталиране с 30%.
Работните температури варират от -40 градуса до +60 градуса. Това гарантира надеждност при екстремни климатични условия като зимата в Канада или лятото в Аризона.
Най-добри практики за инсталиране за подземно разполагане
Добрата инсталация предотвратява бъдещи повреди. Започнете със солидна основа. Някои производители изискват 12-инча-дебела бетонна подложка с якост 4000 psi над 6-инчов чакъл. Това спира преместването в зони с голям трафик.
Дълбочината на заравяне трябва да надвишава линиите на замръзване. В райони, където студът достига 3 фута, копайте на 42 инча дълбочина. Маршрутът на тръбопровода изисква внимателно планиране. Използвайте 2-инчови PVC тръби с 10x минимален радиус на огъване. 20-инчов замах предотвратява повреда на влакното.
Напълнените с{0}} пясък канали предпазват кабелите от остри камъни. Съхранявайте допълнително влакно в спираловидни примки вътре в пиедестала. Избягвайте тесни намотки. Поддържайте десет до дванадесет фута хлабина за бъдещи ремонти без стрес.
Първо запечатайте входовете на тръбопровода с бутилова гумена лента. Добавете силиконов уплътнител за вторична защита срещу проливни дъждове. Етикетирайте влакната с помощта на стандарти TIA-606-C. Цветно кодираните етикети с кодове като "R1A-01-05" намаляват времето за отстраняване на неизправности с 45%.
Уверете се, че съпротивлението на заземяването остава под 5 ома преди засипване. Използвайте 4-точков тестер по Келвин според изискванията на IEEE 80. Винаги следвайте правилата за безопасност на OSHA при дълбоки изкопи.
Спомням си една инсталация, при която не следвахме внимателно тези стъпки. Трябваше да ремонтираме цялата основа след първата зима, защото замръзване избута пиедестала извън подравняването. Тази грешка коства два дни работа и допълнителни материали.
Устойчивост на атмосферни влияния и устойчивост на околната среда
Пиедесталите трябва да издържат на тежки условия. Системите с двойно-уплътнение комбинират силиконови О-пръстени и компресионни ключалки. Някои производители ги тестват по стандарти IP68 за 100% изключване на вода на 1 метър дълбочина за 72 часа.
Устойчивостта на ултравиолетовите лъчи идва от полимерни покрития ASA с 3% сажди. Това блокира 90% от UV разграждането след 5000 часа ускорено изветряне.
Топлинното управление използва пасивни вентилационни отвори с 5-микронни мрежести филтри. Някои дизайни изравняват вътрешното и външното налягане, без да пропускат влага.
Защитата от корозия разчита на стоманени-поцинковани рамки. 1,5-mil цинково покритие отговаря на стандартите ASTM A123. Прахово боядисаните полимерни капаци преминават 1000-часови тестове със солен спрей.
Материалите остават гъвкави при -40 градуса без напукване. Някои производители тестват за 200 цикъла на замразяване-размразяване между -30 градуса и +50 градуса.
Устойчивостта на удар е от значение за -инсталациите отстрани на бордюра. Някои полимерни капаци издържат на удари от 30 килограма върху ъглите. Контейнери за изсушител с индикатори за влажност контролират конденза. Дренажните отвори на интервали от 0,5 инча предотвратяват натрупването на влага.
Докладът на CommScope за 2024 г. показва само 0,2% процент на повреда в 50 000 пиедестала в среда на -50 градуса в Аляска.
Решения за управление на влакна с висока-плътност
Градското внедряване изисква ефективно използване на пространството. Подреждащите се тави на CommScope позволяват капацитет от 288-влакна чрез вертикално подреждане. Панелите за достъп без инструменти намаляват времето за снаждане с 25%.
Интегрираните кабелни канали насочват влакната с прецизни радиуси на огъване. Някои пътища включват водачи от 0,25-инча за предотвратяване на загуба на сигнал. Организацията с цветен код следва стандартите TIA-598-C. Сините етикети маркират захранващите влакна; оранжево маркира разпределителни влакна.
Предварително-отпечатаните етикети намаляват техническите грешки с 35%. Спиралните влакнести бримки с 12-инчови диаметри избягват точки на напрежение. Тестването на GR-3120 показва по-малко от 0,05 dB загуба на сигнал след 10 000 огъвания.
Максималната плътност на влакната е 1,5 влакна на кубичен инч, преди кръстосаните смущения да влошат сигналите. Някои дизайни включват подвижни панели за добавяне на 48 влакна по-късно. Тази -доказващи бъдещето мрежи без пълна подмяна.
Вградените-корпуси за снаждане с кабелни рамена рационализират работата на място. Някои първокласни модели държат сатъри и инструменти вътре в пиедестала. Тестването през 2025 г. потвърди 99,8% целостта на сигнала при 288 влакна при 40-градусова топлина.
Сравнение на производителите и снабдяване
Изборът на правилния пиедестал изисква техническо сравнение. Gloryoptic използва галванизирани стоманени рамки с размер 14- (дебелина 0,078 инча). Други компании предлагат по-лек полимер с размер 16 (0,065 инча). Някои предлагат хибрид стомана-полимер за 15% намаляване на теглото.
Гаранциите варират значително. CommScope предлага 10 години пълно покритие, включително труд. Други предоставят 5 години с изключения за екологични щети.
Сроковете за доставка са различни. Моделите на склад се доставят за 5-7 работни дни. Персонализираните конфигурации отнемат 12-14 седмици.
Цените варират от 650−850 за обемни поръчки до 850−1200 за премиум модели. Качеството на поддръжката също е различно. Някои компании предоставят 24/7 техническа помощ с 2{11}}часови отговори. Други предлагат поддръжка само в работни часове.
Всички основни производители отговарят на стандартите Telcordia GR-3120. Само някои включват пълни протоколи от изпитване на IP68 с пратките.
Преди покупка заявете примерни бройки. Проверете дебелината на материала с дебеломер. Потвърдете, че гаранцията покрива специфични условия, като солен спрей.
От моя опит в работата с различни производители установих, че най-скъпият вариант не винаги е най-добрият. Понякога продуктите от среден{1}}клас предлагат най-добрия баланс между функции, издръжливост и цена за конкретни приложения.
Поддръжка и дълголетие в суров климат
Редовната поддръжка удължава експлоатационния живот. Проверявайте тюлените на всяко тримесечие в пустини като Аризона. Проверявайте два-месечно във влажни райони като Флорида.
Почистете вътрешните части с 99% изопропилов алкохол и кърпички без мъх. Използвайте сгъстен въздух под 30 PSI, за да избегнете нарушаване на влакната. Сменяйте уплътненията на всеки пет години или когато пукнатините надвишат 0,5 mm.
Използвайте само оригинални части на производителя, за да поддържате рейтинг IP68. Проверявайте контейнерите със сушител на всяко тримесечие в тропическите зони. Сменете ги, когато индикаторите за влажност станат сини.
Поправете незабавно спуканите капаци с оригинални части. 72% от повредите на място произтичат от неправилни временни ремонти. Добавете топлоизолационни облицовки при внедряване в Арктика. Увеличете почистването на дренажните отвори в мусонните региони.
Регистрирайте цялата поддръжка със снимки в системи за цифрови активи. Данните от 2026 г. показват, че 92% от 10,000+ единици издържат над 15 години при правилна грижа.
Виждал съм пиедестали, които издържаха 20 години с добра поддръжка, и други, които се провалиха за 5 години с пренебрегване. Разликата винаги се свежда до редовни прегледи и навременни ремонти.
Бъдещи тенденции и иновации
Новите разработки подобряват възможностите на пиедестала. Прототипът 2026 на CommScope добавя IoT сензори за-наблюдение на температурата и влажността в реално време. Предупрежденията предотвратяват повреди, преди те да се случат.
Някои продуктови линии 2027 използват 40% рециклирани полимери, без да губят UV устойчивост. Други модели 2026 поддържат 10Gbps малка-клетъчна връзка за 5G мрежи.
Модулните системи за разширение позволяват мрежите да растат от 144 до 288 влакна без пълна подмяна. Това намалява разходите за жизнения цикъл с 30%.
Усилията за стандартизация като MEF 3.0 създават универсални интерфейси за монтаж. Това опростява внедряванията на много-доставчици.
Пазарът на оптични компоненти се разраства бързо. Докладите показват, че ще достигне 36,69 милиарда долара до 2025 г. с 9,8% годишен темп на растеж. Този растеж стимулира иновациите в технологията на пиедестала.
Проактивните проверки за запечатване намаляват-разходите в дългосрочен план с 22% в сравнение с реактивните ремонти. Докато мрежите се развиват към 10G PON и 5G-Advanced, пиедесталите остават жизненоважна инфраструктура.
Иновациите ще се фокусират върху плътността, устойчивостта и устойчивостта до 2026 г. и след това. Само пазарът на разпределени оптични сензори се очаква да нарасне от 1,32 милиарда през 2025 г. до 2,28 милиарда през 2030 . Това показва колко важни стават възможностите за наблюдение.
Според мен бъдещето на пиедесталите е в по-интелигентни, по-свързани дизайни. Дните на пасивните заграждения свършват. Скоро всеки пиедестал ще бъде точка за наблюдение в мрежата, предоставяща-данни в реално време за ефективността и условията на околната среда.
