Въведение: Отвъд спецификациите
Забравете абстрактните обещания за скорост. В жив център за данни окабеляването не е свързано с теоретична честотна лента; става въпрос за физическата реалност на топлината, пространството и човешките ръце. Старите стелажи с единични влакнести кабели, цветна, но хаотична гора, създаваха тесни места, които не можехме да си позволим. Виждал съм техници да прекарват половин час в проследяване на една повреда през този лабиринт, докато системната аларма звучи. Преминаването към структурирано окабеляване с висока -плътност, използващо MTP/MPO системи и модулни панели, не беше просто надграждане; това беше преминаване от занаятчийски занаяти към повторяемо, надеждно инженерство. Това е основата, която прави 40G, 100G и похода отвъд не просто възможни, но и управляеми.
MTP/MPO: Не просто конектор, а философия
Наричането на MTP/MPO конектор "плътен" конектор го продава по-ниско. Това е система в контакт. Съдържайки 12, 16 или 24 влакна в корпус, не много по-голям от стандартния SC, той представлява фундаментална промяна в дизайна. Разликата има значение: MPO е общият стандарт (Multi-fiber Push-On), докато MTP е специфично, превъзходно изпълнение от US Conec, известно със своята прецизност и издръжливост-детайл, който става критичен по време на хиляди цикли на свързване.
Предимството-в реалния свят не е само плътността; това е предсказуемост. При внедряване на 100G-SR4, което изисква 8 влакна, вие вече не боравите, етикетирате и маршрутизирате четири отделни LC дуплексни двойки. Вие боравите с един обект. При разгръщане в 3 сутринта, с изчерпване на кофеина, намаляването на потенциала за грешка е осезаемо. Фабрично завършените-магистрални кабели, които използват тези съединители, пристигат с тествани, полирани краища. Спомням си един проект, при който прокарахме 144 влакна между етажите, използвайки дванадесет 12-влакнести MTP ствола. Това, което би било една седмица работа при прекратяване на работа за двама инженери, беше завършено за един следобед. Спестеното време не беше свързано само с труд; ставаше въпрос за по-бързото пускане на генериращо приходи оборудване онлайн.

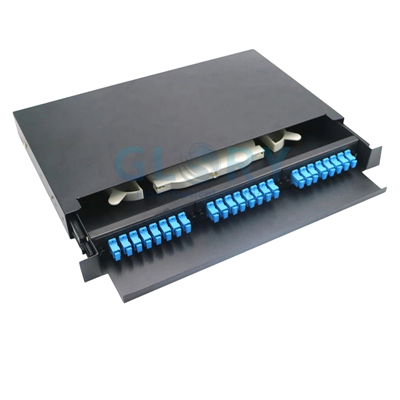

Пач панели: Където системата печели парите си
Пач панелът често се разглежда като пасивно парче метал. На практика това е централната нервна система на вашия физически слой. Разликата между стандартен LC панел и модулен панел с висока -плътност е разликата между статичен рафт за книги и библиотека с плъзгаща се стълба. Последният е предназначен за активна, текуща употреба.
Критичният компонент е касетата или модулът. Това е преводачът между високо-гръбнака и света на оборудването. Единична касета, например, взема един MTP с 12-влакна отзад и представя 6 дуплексни LC порта отпред. Изборът тук е стратегически. Фиксиран-панел с конектори ви заключва. Модулна система от доставчик като Panduit или Corning ви позволява да се адаптирате. Трябва да промените от LC на SC за наследен масив за съхранение? Разменете касетата. Трябва да надстроите до 24-влакнеста опора за бъдещите 400G? Рамката остава; променяте вътрешностите. Бях свидетел на спестяването на разходи от този подход от първа ръка по време на поетапно надграждане, при което съществуващите рамки на панели оцеляха след три поколения технологично опресняване.
Полярност: Безшумният капан на инсталатора
Полярността е най-често неразбраният и неправилен аспект на внедряването на MPO. Концепцията е проста: светлината трябва да се предава от Tx порт от единия край до Rx порт от другата. С 12 идентични влакна в един конектор, постигането на това изисква умишлена схема за кръстосване, дефинирана от TIA-568 като методи A, B и C.
Теорията е чиста; практиката е мястото, където се случват провали. Капанът е непоследователността. Може да закупите магистрални кабели по метод B, но случайно да инсталирате касети тип A. Връзката ще бъде мъртва и повредата е невидима за окото. Веднъж прекарах разочароващ ден в отстраняване на неизправности с нова 40G връзка само за да открия, че полярността на касетата е обърната, защото инсталаторът не провери типа, щампован върху корпуса.
От полето метод B се очертава като де факто стандарт за своята простота: "обръщането" се извършва веднъж, вътре в кабела на магистралата. Пач кабелите винаги са прави-. Тази последователност намалява когнитивното натоварване. Правилото е абсолютно: преди да включите каквото и да било, проверете метода на етикета на магистралния кабел, касетата и вашия проектен документ. Вашият светломер ще ви благодари.
Интеграция: Изглед от стелажа
Нека преминем през истинска последователност на внедряване, начина, по който тя всъщност се случва. Свързвате нов ред от горни-на-превключватели в стелажа към основен панел за агрегиране на 30 метра.
Първо, инсталирате рамки с пач панели с висока-плътност и на двете места. След това издърпвате предварително{2}}прекъснатите MTP магистрални кабели-това са дебели, здрави кабели със защитни уши за издърпване. Прекарвате ги през тава над главата или под-подов тръбопровод, свързвайки задната страна на панел A с гърба на панел B. Това е вашият постоянен, защитен гръбнак. Няма сплайсери за термояд на място.
След това попълвате панелите с касети, съответстващи на избрания от вас поляритет. Чувате плътно щракване, когато MTP конекторът се свърже с касетата отзад. Отпред вече имате чист, етикетиран масив от LC портове. И накрая, вие използвате къси, цветно-кодирани LC дуплексни свързващи кабели, за да свържете тези предни портове към конкретен комутатор или сървърни портове. Цялата връзка вече е активна.
Оперативните ползи са огромни. Отстраняването на неизправности е изолирано: ако връзката се повреди, първо сменяте късия, достъпен преден-пач кабел. Мащабирането е логично: добавянето на нов превключвател означава използване на повече портове на съществуваща касета или плъзгане на нова. Кабелното управление е присъщо, а не последваща мисъл. Въздушният поток, често закъсняла мисъл при окабеляването, се подобрява драстично, защото дебелите, постоянни стволове са спретнато насочени отзад, а предната част използва само необходимите къси джъмпери.
Прилагане: Уроци от полето
Планирането на хартия е едно нещо; инсталирането в претъпкан, шумен център за данни е друго. Ето кои години на внедряване се затвърдиха като не-подлежащи на обсъждане:
Дизайн със Slack, не само Space
Оставете 70% запълване на панелите, но също така проектирайте изрично провиснали контури за магистрални кабели. Сервизен контур, спретнато навит и закрепен във вертикалния мениджър, е застраховка срещу бъдещи премествания на стелажа или случайно издърпване.
Полярността като религия
Документирайте избрания от вас метод (отново се препоръчва B) в Run Book. След това физически маркирайте всеки край на магистралния кабел и тава за касета с "Метод B", като използвате постоянен маркер. Визуалното излишък предотвратява грешки.
Радиусът на огъване е закон, а не насока
Острите завои причиняват загуба на „макро{0}}огъване“. Тествах връзки, които преминаха, но бяха на ръба, защото стволът беше стегнат твърде здраво зад ъгъла. Използвайте гладки-радиус мениджъри навсякъде.
Етикет за следващия човек, не за вас
Следвайте TIA-606-C. Вашите етикети трябва да са ясни на някого в 2 сутринта по време на криза. Включете стелажа източник, стелажа местоназначение и ID на веригата. Простият отпечатан етикет е по-добър от ръкописната лента.
Капачките за прах остават включени до свързване
Вътрешността на неизползвана MTP ферула е магнит за прах и мъх. В комплекта си с инструменти държа бутилка сгъстен въздух и кутия с пръчици за почистване. Всеки конектор се проверява с джобен мерник преди свързване-без изключения.
Тествайте всичко, не приемайте нищо
Базовото тестване с тестов комплект за оптични загуби (OLTS) е задължително след -инсталацията. Но също така тествайте след всяко преконфигуриране. Най-често срещаният проблем след-промяната не е счупване, а мръсен конектор от работа. Документирайте стойностите на загубите; те са вашата база за бъдеща диагностика.
Този подход към окабеляването го превръща от необходим разход в стратегически актив. Това е система, която признава ограниченията на физиката, погрешността на човешките оператори и неизбежността на промяната. Целта не е просто да се свърже точка А с точка Б днес, а да се изгради физически слой, който остава ясен, адаптивен и надежден за следващия инженер, който отвори вратата на багажника.
