Въведение
Нека да поговорим за това какво всъщност прави една оптична мрежа свързана. Оптичните конектори са критичният интерфейс между вашия кабел и вашето оборудване. Тяхната работа е проста, но жизненоважна: подравнете микроскопичната стъклена сърцевина на едно влакно с друго, така че светлинните сигнали да могат да преминават с минимални загуби или отражение.
Това означава бавни данни, изпуснати сигнали и разочаровани потребители. Разбирането на основните части-като накрайника, който държи влакното, и ключови термини като загуба на вмъкване (отслабване на сигнала в съединението)-е първата стъпка към избора на правилната част за бърза и стабилна мрежа.
Защо стандартите имат значение
Конекторите трябва да работят заедно, без значение кой ги прави. Това е мястото, където се намесват стандартите. В Северна Америка стандартът TIA/EIA-604 (често наричан FOCIS) определя физическите детайли за общи типове като LC и SC. В световен мащаб серията IEC 61754 върши същата работа. Тези документи определят всичко: точните размери, как конекторът се заключва в порт и как трябва да работи. Например, те определят ясни граници за преминаване/неуспех. Типичният едномодов конектор трябва да има загуба на вмъкване под 0,2 dB и, ако е тип APC, загуба на връщане по-добра от 50 dB. Тази стандартизация е причината, поради която обикновено можете да включите пач кабел от една марка в трансивър от друга и да очаквате да работи.
Сърцето на съединителя: накрайник и лак
Накрайникът е прецизно-проектираният център на конектора. Неговият материал и полирането на края на влакното са това, което определя производителността.
Материали за накрайници
Най-често срещаният материал е керамика (цирконий). Той е невероятно твърд, стабилен и осигурява превъзходна повърхност за полиране. За изключително здрава среда-помислете за фабрична автоматизация или използване във военни полета-може да намерите метални накрайници като фосфорен бронз, които могат да понесат повече физическо насилие.
Размери на накрайника
Има два основни размера. Класическият диаметър от 2,5 mm се използва в SC, ST и FC конектори. По-малкият размер от 1,25 mm се използва в LC и MU конектори, което позволява по-висока плътност на портовете.
Полски видове
Това се отнася до формата и покритието на края на влакното. Той контролира как светлината излиза и, най-важното, колко се отразява обратно.
PC (Физически контакт)
Влакнестият връх има лека сферична извивка за основен контакт.
UPC (ултра физически контакт)
По-пречистено, разширено полиране, което създава по-добро покритие на повърхността от PC. Това води до отражение в долната част на гърба (обикновено около -50 dB) и е стандарт за повечето съвременни връзки за данни и телекомуникации.
APC (ъглов физически контакт)
Тук крайната страна е полирана под ъгъл от 8 градуса. Този дизайн отразява всяка разсеяна светлина от сърцевината на влакното, вместо обратно надолу по линията. APC конекторите предлагат най-добра загуба на връщане (По-малко или равно на -65dB).Трябва да използвате APC конектори във всяка система, чувствителна към отражения, като мрежи от влакна-към--дома (FTTH), използващи GPON или всяка оптична система, пренасяща RF видео сигнали за телевизионна услуга. Смесването на лакове тук е често срещана грешка при инсталиране, която причинява големи смущения.
Типове конектори: Избор на правилния инструмент
Всеки общ тип конектор е проектиран с оглед на определени приложения. Ето как се разграждат на практика:
LC конектор
Какво представлява: Конектор с малък -форм-фактор с 1,25 mm керамична накрайник. Той използва познат механизъм за натискане-издърпване, подобен на RJ-45 Ethernet щепсел, но по-малък.
Къде да го използвате: Това е царят на приложенията с висока-плътност. Посочвам ги за почти всички нови шкафове за центрове за данни и мрежови превключвателни панели. Можете да поставите 72 LC порта в 1U панел срещу само 36 SC порта-огромно спестяване на пространство. Те също са доминиращият интерфейс на съвременните SFP, SFP+ и QSFP трансивъри.
SC конектор
Какво представлява: Конектор с 2,5 мм керамична накрайник и прост дизайн със закопчаване-в ключ (натиснете, за да поставите, издърпайте езичето, за да освободите). Той е здрав и ясен.
Къде да го използвате:Това е телекомуникационен работен кон. Ще го намерите навсякъде в централните офиси на оператора, в оптично-разпределителните панели в офис сгради и като стандартен терминален конектор за жилищни FTTH инсталации. Неговата простота го прави надежден както за техници, така и за крайни-потребители.
ST конектор
Какво представлява: Конектор с 2,5 мм накрайник, който използва заключване в стил -байонет (натискане и завъртане). Има пружинен-накрайник за поддържане на физически контакт.
Къде да го използвате: Основно в по-стари корпоративни мрежи, системи за охранителни камери и изграждане на опорни мрежи, които използват многомодови влакна. Въпреки че е здрав, неговият обратен-дизайн се свързва/прекъсва по-бавно от LC или SC и предлага по-ниска плътност на портовете. Най-често го срещам, когато поддържам наследена инфраструктура.

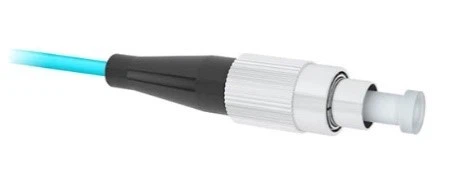

FC конектор
Какво представлява: Конектор, който използва 2,5 мм накрайник (често висококачествена керамика) и винт с резба-на съединителната гайка. Това осигурява много сигурна връзка,-устойчива на вибрации.
Къде да го използвате:Неговата изключителна механична стабилност го прави предпочитан избор за оборудване за тестване и измерване. Няма да използвам нищо друго, за да свържа оптичния си време-рефлектометър (OTDR) или източник на светлина. Среща се и в среда с висока-вибрация и някои по-стари телекомуникационни предавателни съоръжения.
MTP/MPO конектор
Какво представлява: Това е съединител с много-влакна. Правоъгълна пластмасова накрайник обикновено държи 12 или 24 влакна в един отпечатък. Направляващи щифтове и дупки от двете страни осигуряват прецизно подравняване между двойките.
Къде да го използвате: От съществено значение за високо-скоростната паралелна оптика в центрове за данни. Единичен MTP кабел може да поддържа 40G, 100G, 400G и повече чрез свързване на множество влакна наведнъж. Той драстично намалява обема на окабеляване и времето за инсталиране за гръбначни-мрежови архитектури. Пред-прекъснатите MTP кабели са единственият практичен начин за свързване на голям център за данни днес.
По-рядко срещани типове конектори
Други типове изпълняват нишови роли. TheMU е миниатюрен SC, използван в някои много стегнати японски съоръжения. TheE2000 включва защитен затвор-зареден с пружина за лазерна безопасност.SMA е супер-здрав, изцяло-метален конектор за тежка промишлена/военна употреба. Наследени типове катоESCONиFDDIса до голяма степен остарели.
Как да изберем: Практическа рамка
Забравете запаметяването на спецификациите. Задайте тези въпроси:
Какъв е необходимостта от сигнал и производителност?
Това решава лака. За стандартни връзки за данни UPC е добре. За всяко RF наслагване (като кабелна телевизия) или пасивни оптични мрежи (PON), виетрябваизползвайте APC. Грешният лак ще развали работата.
Колко физическо пространство има?
В претъпкан мрежов комутатор или пач панел, LC е изборът по подразбиране за плътност. За закърпване в шкаф за окабеляване, SC е идеално работещ. За свързване на редове от сървъри към горните-на-суичове в стелажи, предварително-прекъснатите MTP кабели променят играта-за спестяване на място и труд.
Каква е работната среда?
Чист център за данни? Стандартните конектори са добри. Фабричен под с прах и вибрации? Помислете за здрави версии с капаци (E2000) или резбови съединители (FC). За еднократен-ремонт на място, предварително-полиран, механичен съединител-на конектор е много по-практичен от опита за пълно епоксидно/полирано завършване.
Инсталиране и тестване: Не-подлежи на договаряне
Перфектният конектор може да бъде съсипан от лошо боравене. Правилната процедура е всичко.
Прекратяване
Независимо дали използвате епоксид-и-полиране или инструмент за бързо разцепване, крайната повърхност на влакното трябва да бъде перфектно разцепена (в рамките на ъгъл от 0,5 градуса) и без дефекти. Замърсяването е враг.
Тестване
Не пропускайте тези две стъпки.
Проверка на вмъкната загубаИзползвайте източник на светлина и измервател на мощност (LSPM), за да измерите действителната загуба на свързаната връзка. За връзка с един-режим всичко под 0,3 dB обикновено е приемливо. OTDR може също да показва загуба на връзка и да локализира грешките.
Край-лицева инспекция: Това е най-важната и най-прескачаната стъпка. Използвайте специален микроскоп за проверка на влакна (съгласно IEC 61300-3-35), за да разгледате накрайника. Търсите драскотини, вдлъбнатини, пукнатини или най-често прах. Една единствена прашинка, попаднала върху сърцевината, може да разпръсне светлина и да причини значителна загуба. Аз лично прекарах часове в отстраняване на неизправности в прекъсваща връзка само за да открия малък замърсител, видим под обхвата. Почиствайте всеки конектор преди свързване, всеки път.
Бъдещето
Еволюцията на конектора се фокусира върху разрешаването на настоящите болезнени точки: дорипо-висока плътностда поддържа 800G/1.6T интерфейси,по-лесен монтаж с по-ниски сили на застопоряване и конструкции без{0}}инструменти и началото наинтелигентност, с конектори, потенциално вграждащи сензори за наблюдение на температурата, загубата или състоянието на връзката в реално време. Целта остава същата: пренасяйте повече светлина, по-надеждно, в по-малко пространство.
