ODN оптично решение за FTTH мрежи

Бързият отговор

АнODN оптично решениене е отделен продукт -, това е пълният пасивен път от OLT до ONT, изграден в три работни сегмента. Theхранилкаслой минава високо{0}}кабел G.652D на открито от централния офис до основен възел. Theразпространениеслоеве маршрутизират разделени влакна през затваряния, PLC сплитери и FDB/NAP кутии към абонатни клъстери. Theкапкаслой пренася -нечувствителен на огъване G.657A2 кабел до всяко помещение, завършващ в клемна кутия, пигтейл и стенен контакт. Проектирайте трите сегмента заедно, оразмерете съотношението на разделяне спрямо изчисления бюджет на връзката и резервирайте резервни портове, така че ODN да е по-лесен за разширяване, тестване и поддръжка след ден-първо активиране.

Това ръководство третира ODN като единична инженерна система, а не като списък с части. Пълната верига еOLT / CO → захранващ кабел → затваряне на снаждане → PLC сплитер → разпределителен кабел → FDB / NAP → падащ кабел → ONT. Всеки възел в тази верига има дефинирана функция, физическо местоположение и тестова граница. Ясните граници правят отстраняването на проблеми по-бързо; неясни записи на портове, допълнителни точки на свързване или мръсни конектори правят изолацията на полето по-трудна, отколкото трябва.

Контролен списък за въвеждане на ODN RFQ и BOM

За екипите за доставки най-бързият начин да превърнат FTTH дизайн в използваема спецификация на ODN е да изпратят мрежовите входове в един пакет. Доставчикът не може да оразмери захранващия кабел, сплитерния пакет, капацитета на FDB или типа кабел-кабел само от броя на абонатите; маршрутът, планът за разделяне и инсталационната среда трябва да бъдат проверени заедно.

Пълната FTTH ODN връзка: от OLT към ONT

Оптичната разпределителна мрежа е пасивната част от PON между OLT в централния офис и ONT на клиента. При практическото планиране на FTTH това е-изградената на място пътека, направена от захранващ кабел, затварящи устройства за снаждане, PLC сплитери, разпределителен кабел, FDB/NAP кутии, падащ кабел и -терминиране от страна на абоната. Тъй като пътят е пасивен, той не носи полева електроника за захранване или поддръжка -, но всяка двойка снаждане, сплитер и съединител трайно консумира част от оптичния бюджет. Няма усилвател надолу по веригата, който да възстанови марж, загубен до допълнителна точка на свързване, която може да се избегне.

Захранващо устройство, разпределение и пускане: Как трите сегмента си поделят работата

Най-полезният начин да мислите за ODN решение е по механичен риск, а не по име на продукт. Всеки сегмент се проваля по различен начин, така че всеки е проектиран по различен начин. Често срещана инженерна грешка е поръчването на един тип кабел за целия маршрут; захранващият, разпределителният и спускащият сегменти са изправени пред различно доминиращо напрежение.

Захранващият слой - се транспортира под напрежение

Захранващото устройство е -гръбнакът- с голям брой влакна от OLT/CO до шкаф, първично затваряне на снаждане или център за разпределение на влакна.Корнинг бележкиче поставянето на сплитера в централизиран хъб позволява захранващо устройство с по-малък-брой да обслужва много домове, което намалява първоначалния труд за снаждане и времето за изграждане в сравнение с пускането на отделни влакна към всеки абонат. Доминиращият риск тук е натоварването на опън по време на издърпване и дългосрочното-обтягане на обхвата по въздушните маршрути, така че изборът на фидер се ръководи от броя на влакната, степента на опън и състоянието на канала или обхвата. Glory Optical обикновено определя G.652D в GYXTW, GYTA или ADSS конструкция за този сегмент.

Слой за разпространение - маршрутизиране и записи

Сегментът за разпределение пренася разделени влакна от основния възел до -нивото на улицата или -сградата FDB/NAP кутии. Това е мястото, където пристанищната дисциплина живее или умира. Доминиращият риск не е механичен, а организационен: немаркирани портове, липса на резервен капацитет и лошо насочване на-тавата за снаждане. Модулнаоптична разпределителна кутия за-достъп до последната милясъс запазени адаптерни портове е това, което позволява на оператора да добавя абонати по-късно без пълно възстановяване на възел.

Пуснете слой - чупката-чувствителен последен участък

Спускането е 1–4 влакнесто трасе от FDB/NAP до помещенията и е най-чувствителната част от мрежата- и манипулиране-. Стенните входове, скобите, розетите и крайното завъртане на 90 градуса налагат тесни завои, ето защоITU-T G.657съществува-нечувствително на огъване влакно. Използвайте плоска самоносеща-капка за къси въздушни разстояния и кръгла капка за канали и защитени подземни маршрути. Стандартният проектен модел е G.652D във захранващата и разпределителната мрежа, след това G.657A2 от FDB към абоната.

Съотношение на разделяне: Как 1:8, 1:16, 1:32 и 1:64 стимулират покритието и бюджета

Коефициентът на разделяне е единственото решение, което най-силно свързва покритието с оптичния бюджет. От гледна точка на планирането, всеки път, когато броят на разклоненията се удвои, сплитерът консумира около3 dBповече оптична мощност. Тази допълнителна загуба купува повече абонати на OLT порт, но също така съкращава използваемия обхват и оставя по-малко марж за конектори, снаждане, стареене и резерв за ремонт. Ето защо съотношението на разделяне трябва да бъде избрано след изчисляване на бюджета на връзката, а не просто копирано от предишен проект.

Разделяне на един-етап срещу-етап

Едно и също цялостно разделение може да бъде постигнато по два начина и изборът е оперативно решение, а не просто избор на продукт. В аедин-етап (централизиран)дизайн, един сплитер - често 1:32 - седи в шкаф или FDH и захранва абонатите директно. Записите са прости и загубата е концентрирана в една добре-контролирана точка, поради което този подход се предпочита в гъсто населени градски центрове, където достъпът за поддръжка е лесен.

В адву-етап (каскадно)дизайн, разделянето е разделено между възли - например 1:4 в централния офис, захранващ четири терминала 1:8, за да достигне до 32 домове (4×8), или 1:8 + 1:8 за обслужване на 64. Каскадното разделяне е полезно, когато абонатите са разпръснати в села, крайкрайни терминали или широко разделени групи сгради. Централизираното разделяне е по-лесно за документиране и поддържане в гъсти градски райони. Дву{14}}етапните дизайни подобряват икономията на оптични влакна и групирането на абонати, но те добавят физически възли, които трябва да документирате и тествате, и натрупват загуби на сплитер (например 10,5 dB + 10.5 dB ≈ 21 dB за 64 домове).

Сценарии за разполагане: въздушно, подземно, тръбопроводно и директно-погребение

Едно и също логическо ODN може да бъде изградено в много различни физически среди и методът на внедряване променя хардуера повече от топологията. Изборът на IP рейтинг на кутията, конструкция на кабела и ниво на уплътнение за действителната среда е това, което предпазва мрежата от проблеми след първата зима.

ODN спецификация на материалите по слой

Чистата ODN BOM е организирана по слой, а не по плосък продуктов списък. Групирането му по захранващо устройство, разпределение, пускане и абонат позволява на доставките, инсталирането и QA да проверяват дали всеки кабелен сегмент, пасивен възел и тестова стъпка има правилния компонент - и че резервните влакна и резервните портове действително са в реда.

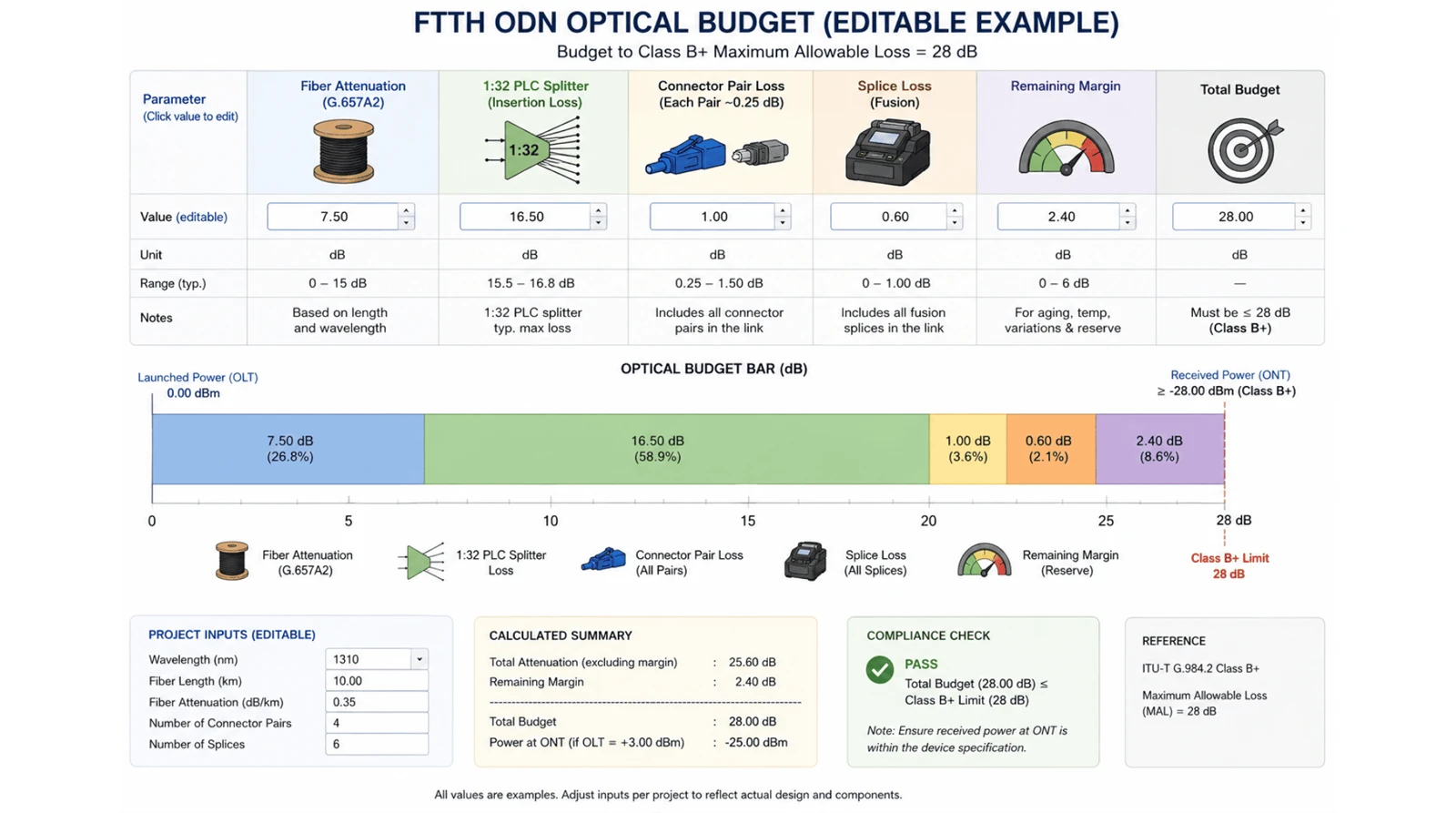

Бюджет за оптична връзка: Изчислението, което оразмерява целия ODN

Всяко решение над - съотношение на разделяне, дължина на фидера, брой снаждания, брой конектори - се свежда до едно число: бюджетът за оптична връзка. GPON клас B+ обикновено се използва като a~28 dBсправка за планиране, но крайната допустима загуба трябва да идва от действителния оптичен клас OLT/ONT и правилата на оператора. ODN трябва да отговаря на затихването на влакното, загубата на сплитер, двойките конектори, снаждането и резервния марж в рамките на тази граница. Практичният FTTH дизайн изчислява първо най-отдалечения-абонатен път, поддържа дефинирана граница на безопасност и премахва ненужните точки на свързване, преди да бъде поръчан хардуер.

Само работещ пример: 10 км GPON с разделяне 1:32

Сценарии за проектиране на риск: Какво се обърква, когато бюджетът е пропуснат

Бюджетните проблеми обикновено се появяват преди строителството, ако BOM се прегледа внимателно. Предупредителните знаци са прости: високо съотношение на разделяне, дълъг маршрут, няколко двойки конектори, непотвърден брой снаждания и липса на резерв за ремонт. Разделът по-долу е написан като сценарий-за преглед на дизайна, а не като наименуван клиентски случай, така че читателят може да приложи контролния списък към всеки FTTH проект, преди да поръча хардуер.

Често срещани грешки в дизайна на ODN

По време на активиране и поддръжка много проблеми с ODN се дължат на пропуски-преглед на дизайна, а не на дефектен компонент: непреброени двойки конектори, неясни записи на снаждане, недостатъчен резервен капацитет, лоши избори на запечатване или бюджет на връзката, който не е преизчислен след промени в полето. Тези проблеми са по-лесни за предотвратяване в BOM, отколкото за коригиране, след като абонатите са свързани.

ЧЗВ

Въпрос: Какво означава ODN във влакнеста оптика?

О: ODN означава оптична разпределителна мрежа. В FTTH това означава пътят на пасивните влакна между OLT и ONT: захранващ кабел, разклонители, затварящи устройства, разпределителни кутии, кабел за падане и край-от страната на абоната.

В: Какво представлява ODN оптично решение за FTTH?

О: Това е цялостен дизайн за пасивен достъп, а не един продукт. Практично ODN решение дефинира захранващите, разпределителните и падащите слоеве, след което съпоставя типа на кабела, съотношението на сплитера, капацитета на FDB/NAP, типа на конектора и изискванията за изпитване към маршрута и бюджета на връзката.

Въпрос: Как разделянето на захранващите, разпределителните и дроп сегментите работи в ODN?

О: Захранващото устройство пренася кабел с по-висок{0}}брой от зоната CO или OLT до основния възел. Разпределителният сегмент насочва разделените влакна към абонатни клъстери през FDB/NAP кутии. Спускащият сегмент е късата, чувствителна-на огъване линия от кутията за достъп до помещенията.

В: Как коефициентът на разделяне влияе върху покритието и оптичния бюджет?

О: По-високото съотношение на разделяне обслужва повече абонати на PON порт, но изразходва повече оптичен бюджет. Като ръководство за планиране 1:32 често се използва за балансирани жилищни сгради, докато 1:64 изисква по-къси маршрути или по-голям бюджетен марж. Винаги проверявайте избрания лист с данни на сплитер и OLT/ONT клас.

В: Кои продукти принадлежат към FTTH ODN BOM?

О: Пълната BOM обикновено включва захранващ кабел, затварящи устройства за снаждане, PLC сплитери, разпределителен кабел, FDB/NAP кутии, G.657A2 падащ кабел, крайни кутии, адаптери, пигтейли, пач кабели, етикети и поддръжка за тест/почистване.

Въпрос: Кои са най-честите грешки при проектирането на ODN?

О: Често срещаните грешки са подценяване на двойките конектори, добавяне на твърде много точки за разделяне или снаждане, не оставяне на резервни влакна или портове, използване на грешен рейтинг на корпуса за околната среда и фиксиране на съотношението на разделяне преди преизчисляване на бюджета на връзката.

Въпрос: Едно-етапно или дву-етапно разделяне за ODN?

О: Едно{0}}етапното разделяне е по-лесно за документиране и поддържане в гъсто населени места. Дву{2}}етапното разделяне може да спести фидерни влакна в разпръснати маршрути, но добавя полеви възли и тестови точки. По-добрият избор зависи от бюджетния марж, плътността на абонатите и достъпа до поддръжка.

Въпрос: Може ли един и същ ODN да поддържа GPON и XGS-PON?

О: Често да, защото пасивните влакна и PLC сплитерите могат да носят съответните дължини на вълните. Надстройката все още изисква проверка на XGS-PON бюджетен клас, план за съвместно съществуване, ONT/OLT оптика и оставащ марж на най-отдалечения абонатен път.

В: Каква информация е необходима за FTTH ODN BOM оферта?

A: Разстояние на маршрута за изпращане, брой абонати, коефициент на разделяне, брой фидерни и разпределителни влакна, среда, затваряне или местоположение на кутията, необходим IP рейтинг, тип конектор, конструкция на кабела, правила за тестване и OEM опаковка или изисквания за етикет.

Въпрос: Кои ODN компоненти могат да бъдат персонализирани за OEM проекти?

О: Обичайните елементи за персонализиране включват дължина на кабела и брой влакна, съотношение на разделителя и стил на опаковката, брой FDB/NAP портове, капацитет на тавата за затваряне, оформление на адаптера, конструкция на падащ-кабел, етикети, маркировки на кашона и групиране на комплекти за проекти.

Въпрос: Как да избера квалифициран доставчик на ODN компонент?

О: Проверете дали доставчикът може да прегледа цялата пасивна верига, а не само да цитира отделни SKU. За ODN проекти полезната поддръжка включва проверка на BOM, таблици с данни, чертежи, записи от тестове на сплитер, поддръжка за инспекция на конектори, етикетиране и контрол на експортните опаковки.

Избор на квалифициран доставчик на ODN компоненти

След като топологията и оптичният бюджет са фиксирани, изборът на доставчик става част от инженерното решение. Квалифициран доставчик на ODN не трябва да предлага само кабели, кутии и сплитери отделно; трябва да помогне да се провери дали компонентите могат да бъдат произведени, етикетирани, опаковани и тествани като един разгръщаем FTTH списък на материалите.

Препоръчителни ODN компоненти по слой

Статията по-горе обяснява инженерната последователност. Изборът на продукти по-долу е групиран по ODN слой, така че екипите за доставка могат да преобразуват дизайна в RFQ или BOM, без да превръщат ръководството в продуктов каталог. За всеки артикул потвърдете средата, капацитета, типа на конектора и изискването за тест, преди да одобрите окончателния модел.

Стандарти и референции

Следните препратки помагат на инженерите да проверят стойностите, използвани при проектирането, бюджетирането и доставката на ODN. Винаги проверявайте текущото издание и местните правила за приемане на оператора преди окончателното одобрение.
