Въведение
Основното окабеляване с оптични влакна е основната магистрала за данни в съвременните сгради. Той свързва стаите за оборудване с телекомуникационни шкафове. Тази система носи огромни количества данни от облачни услуги, AI приложения и видео. Тъй като Wi-Fi 6/7 и IoT устройствата се разрастват, скоростите на опорната мрежа трябва да достигнат 40G или 100G. В противен случай възникват тесни места.MPO/MTP конекториса ключови тук. Техният дизайн пакетира 12 или 24 влакна в един щепсел.
Това спестява място в пренаселените центрове за данни. Лидерите в индустрията харесватCorningкажете, че MPO/MTP е стандартът за 40G/100G мрежи. Това ръководство показва прости стъпки за правилно инсталиране.

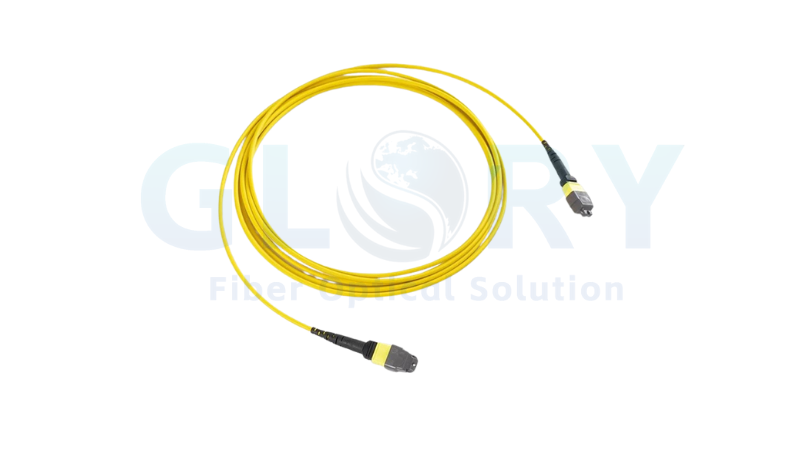

MPO/MTP конекторОснови
MPO конекторите използват правоъгълна накрайник с 12 или 24 влакна. Водещите щифтове осигуряват добро подравняване. MTP е по-добра версия на MPO. Има подвижни корпуси и по-строги допуски. Доброто качество означава загуба на вмъкване под 0,35 dB и загуба на връщане над 30 dB. Винаги проверявайте съответствието с IEC 61754-7.
Има три типа полярност: тип A (прав), тип B (обърнат) и тип C (разменени двойки). Снимки от FS.com показват колко важна е ключовата ориентация. Никога не насилвайте връзките. Неправилно подравнените щифтове причиняват повреда.
40G/100G стандарти и мрежови оформления
IEEE 802.3ba дефинира стандартите 40GBASE-SR4 и 100GBASE-SR4 . 40G използва четири 10G пътя. 100G-SR4 използва четири 25G пътя. Три оформления работят добре: директни превключвателни връзки с MPO стволове, структурно окабеляване с MPO-към-LC прекъсвания или дизайни на гръбначни-листа. OM4 влакно поддържа 150 метра за 100G-SR4. OM3 достига само 100 метра.
Таблиците на IEEE доказват, че OM4 е по-добър. Винаги съобразявайте типа влакно с вашите нужди за разстояние. Не превишавайте ограниченията, за да избегнете загуба на сигнал.
Проектиране на вашата кабелна система
Изберете влакно OM4 за добра цена и производителност. OM5 добавя готовност за бъдещо мултиплексиране на дължина на вълната. Планирайте внимателно полярността. Метод A използва обръщане на пач панела. Метод Б използва инверсия на конектора.
Метод C разменя двойки влакна. MTP HD модулите на Corning осигуряват висока плътност на портовете и защитават радиусите на огъване. Изчислете нуждите от влакна. 40G се нуждае от 8 влакна (4 за предаване, 4 за получаване). 100G-SR4 се нуждае от 12 влакна (8 активни, 4 резервни). Използвайте вертикални 1U корпуси, за да управлявате провисването. Казусите от FS.com показват, че това предотвратява задръстванията.
Правила за инсталиране и тестване
Първо почистете всеки конектор. Проверете с 400x фиброскоп. Използвайте почистващи препарати IEC 61300-3-35. Подравнете водещите щифтове направо, когато поставяте. Не наклонявайте щепсела. Изчакайте звуково щракване. Тествайте два начина. Ниво 1 проверява пълната загуба и непрекъснатостта с MPO източници на светлина. Ниво 2 използва OTDR за проверка на отделни влакна.
При преминаване/неуспех се изисква загуба на канал под 1,5 dB при 850 nm. Винаги проверявайте полярността с MPO тестери за обратна връзка. Често срещани повреди са замърсяване на накрайниците и грешна последователност на влакната. Ръководствата на Corning подробно описват правилните настройки на въртящия момент.
Подготовка за 400G и повече
Помислете за пътища за надграждане. Използвайте 16-влакна MPO, за да разделите 400G-SR8 на четири 100G връзки. Влакното OM5 поддържа технологията SWDM4 в различни дължини на вълната. За съществуващи LC мрежи приемо-предавателите BiDi позволяват дуплексна миграция върху единични влакна. 24-влакнестите MPO канали обработват четирите 100G ленти на 400G-DR4.
Нечувствително на огъване влакно (BIF) предотвратява повреда в тесни тави. Стандартите IEEE 802.3cm вече покриват 400G през многомодово влакно. Пред-прекратените MPO системи ви позволяват да добавяте капацитет според нуждите. Този подход „плащате-както-растете-спестява пари по-късно. Винаги проверявайте нуждите на трансивъра на OEM преди надграждане.
Примери-от реалния свят и защо са важни
Нека споделя някои реални случаи. Търговска банка в Грузия се нуждаеше от 100G връзки между основните си бизнес модули. Те избраха MTP системата с висока -плътност на FS.com. Решението използва бронирани MTP кабели за външни връзки. Работеше при силен дъжд и сняг. Банката получи предаване с ниска-закъснение за своите основни приложения. Мисля, че това показва как-предварително прекратените системи работят в трудни условия.
Друг пример е EDGE Rapid Connect на Corning. Това е здраво решение за окабеляване с висока-плътност. Той използва Fast Track MTP конектор. Двама техници могат да свържат 3456 влакна за един работен ден. Това е бързо. Corning казва, че намалява времето за инсталиране с до 70%. Според мен този вид скорост е от решаващо значение за големите центрове за данни.
Освен това MPO/MTP конекторите спестяват време. Традиционното прекратяване на полето отнема 55-75 часа за сложни задачи. MPO/MTP системите се завършват фабрично. Те съкращават времето за монтаж с 75-80%. Това не са просто приказки. Това е истинска икономия.
Какво казват стандартите
Стандартът IEEE 802.3ba от 2010 г. определя правилата за 40G и 100G Ethernet. Той определя PHY спецификации за различни медии. Актуализацията на IEEE 802.3bm през 2015 г. добави 4×25Gbps архитектура за 100G. Това се премести от 10×10Gbps на 4×25Gbps. Това означава по-ниска мощност и по-добра плътност. Тези стандарти са основата за днешните модули QSFP28.
За разстояния OM4 влакното е най-добро. Поддържа 100 метра за 100G-SR4 и 150 метра за 40G-SR4 . OM3 поддържа само 70 метра за 100G-SR4. Така че OM4 дава повече обхват. Данните са ясни.
Подготвяме се за 400G
Преминаването към 400G се случва. 400G-SR8 използва PAM-4 кодиране и MPO-16 конектори. Всяко влакно работи с 50G. Така че имате нужда от 8 влакна за 400G. Това е по-ефективно от старата идея на NRZ с 16 влакна.
Commscope отбелязва, че 16-влакнестите канали са умни за нови конструкции. Те поддържат приложения с 8 и 16 влакна. Това дава гъвкавост. Вярвам, че планирането напред спестява пари и проблеми.
Последни мисли
Оптичната опорна инфраструктура е жизненоважна за съвременните мрежи.MPO/MTP конекторинаправи възможно-високоскоростните връзки. Стандарти като IEEE 802.3ba предоставят правилата. Влакното OM4 предлага добра производителност. Реални случаи от FS.com и Corning показват, че работи. Гледайки напред, 400G се нуждае от 16-влакнести MPO и PAM-4 технология. Моят съвет е да планирате внимателно системата си. Използвайте качествени части. Следвайте правилата за инсталиране. Тествайте всичко. Тогава вашата мрежа ще бъде готова за днес и утре.
